  • 广东能源集团广南那朵100MW光伏项目“1.4”顺利并网

  • 来源:本站     2024/01/05     点击数:349

鑫能有幸参建的广东能源集团广南广赫新能源有限公司广南那朵100MW光伏电站项目。经业主、监理、总包等多家单位共同努力,不断克服各种困难,该项目于2024年01月04日顺利并网。

建设单位:广南广赫新能源有限公司

总包单位:南京电力电气工程有限公司

监理单位:山东中联达工程咨询有限公司

该项目位于云南省文山壮族苗族自治州广南县莲城镇,距广南县直线距离约17km。项目地貌为溶蚀低中山、山地丘陵,场址设计海拔高程约1680m~1695m之间。项目建设内容:光伏场区、35kV集电线路、220kV升压站、10/20MWh储能系统及送出线路等。新建1座220kV升压站,站内设备主要有1台容量150MVA主变压器、1套220kV户外GIS设备、35kV高压开关柜、SVG无功补偿装置、一二次预制舱、站用变、接地变等。站内主要建(构)筑物包括:综合用房、辅助用房(包含消防水泵房)、一二次设备预制舱基础、主变基础、SVG预制舱及户外设备基础、站用变基础、接地变基础等。35kV集电线路布置4回,集电线路采用地埋电缆和架空线路相结合的方式。集电线路总长度约为16.7km,其中架空线路路径长约5.7km,单回路架空路径长度4.9km,双回路架空路径长度0.8km。全线共设计角钢铁塔28基,其中单回路直线铁塔2基,单回路耐张、转角、终端铁塔21基;双回路耐张、转角、终端铁塔5基。

投运现场图片

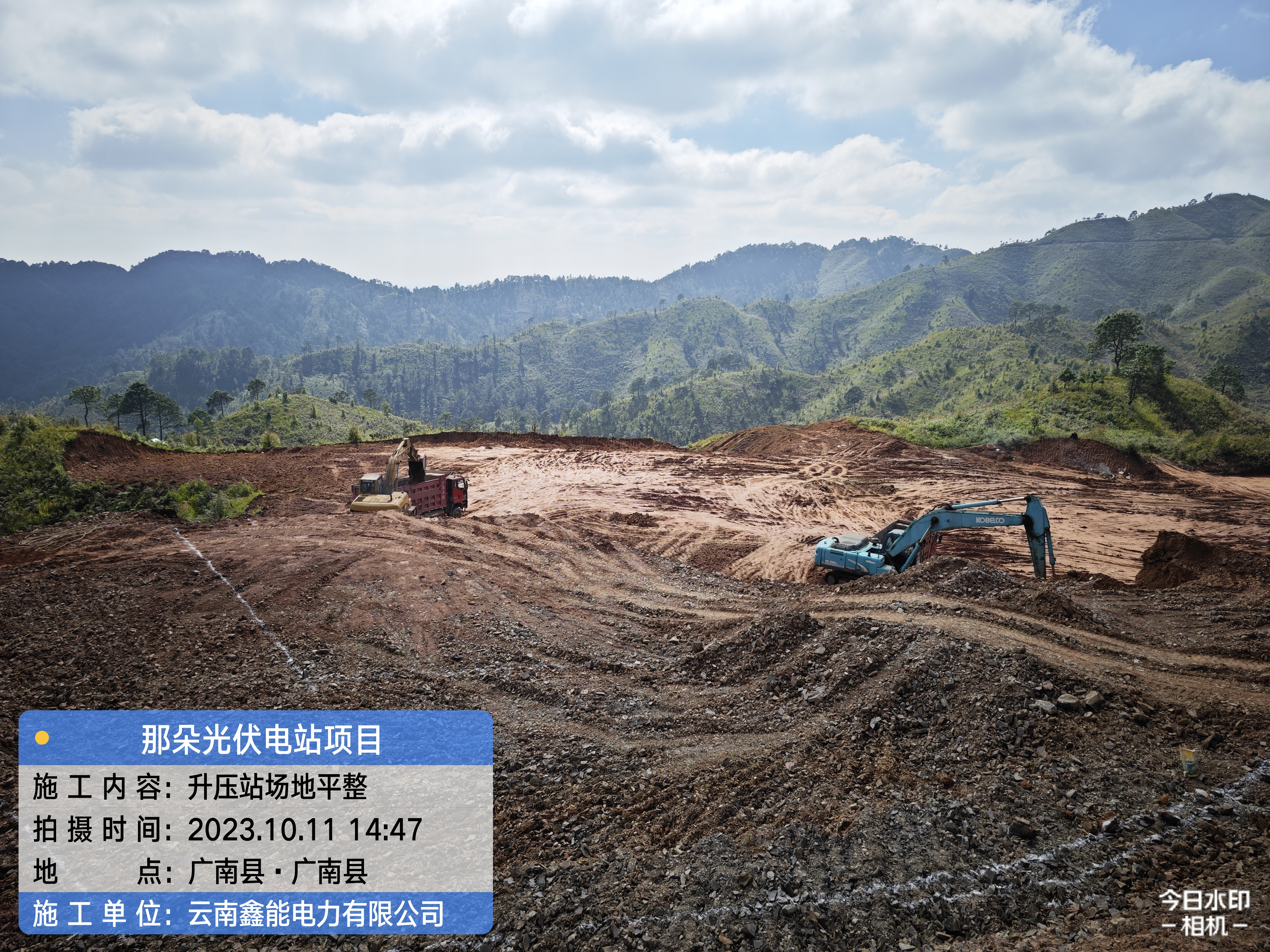

开工前升压站全貌

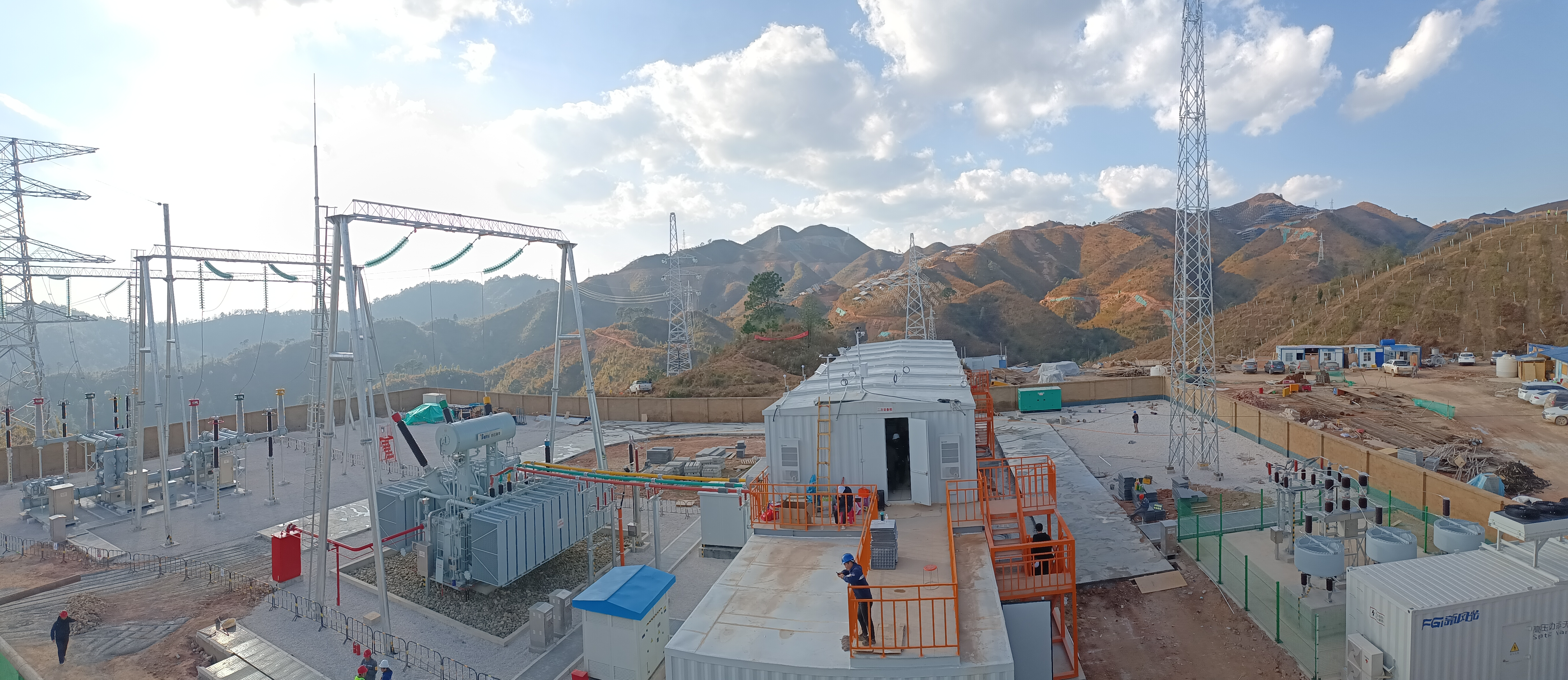

建成后升压站全貌

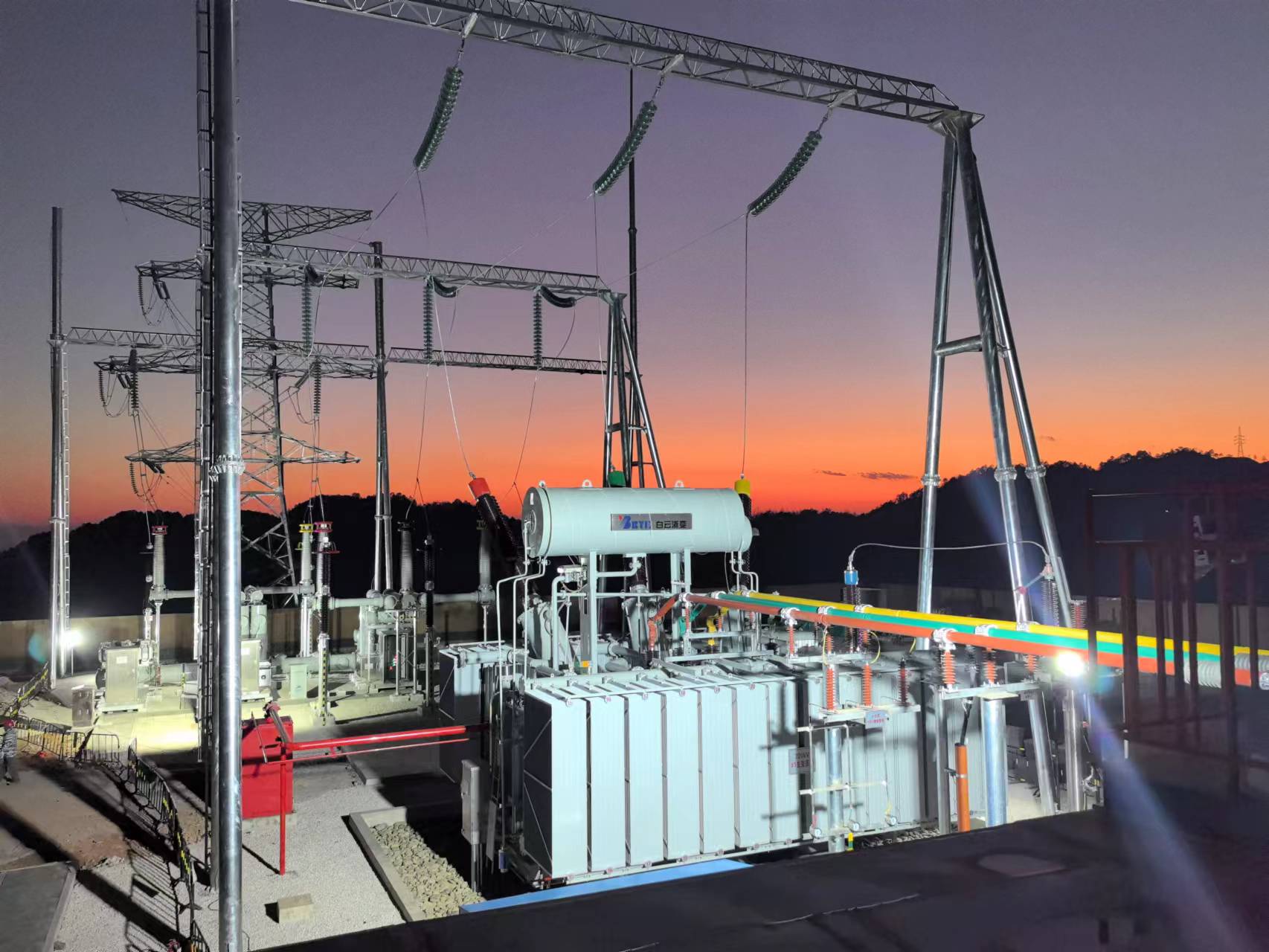

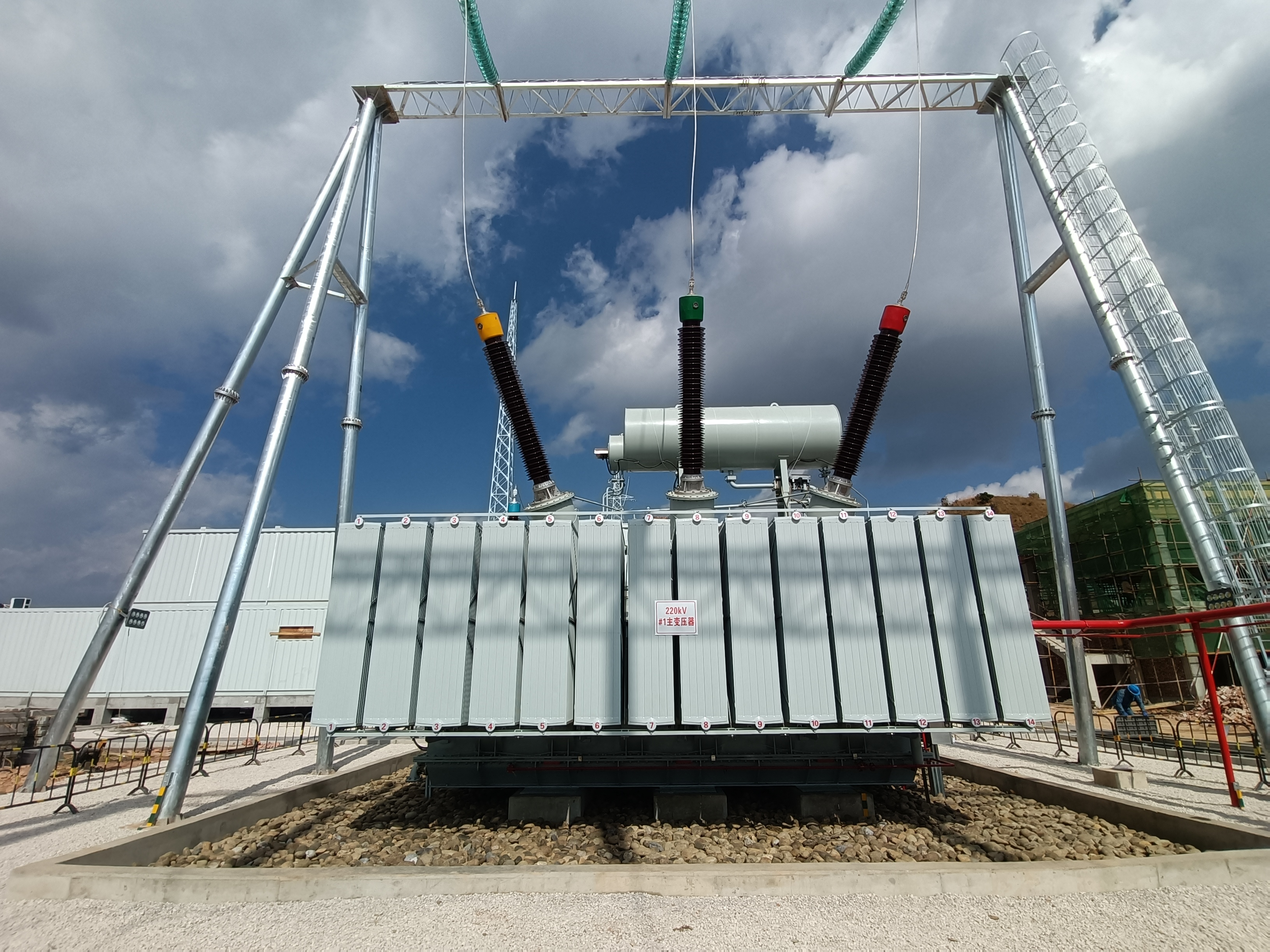

升压站主变

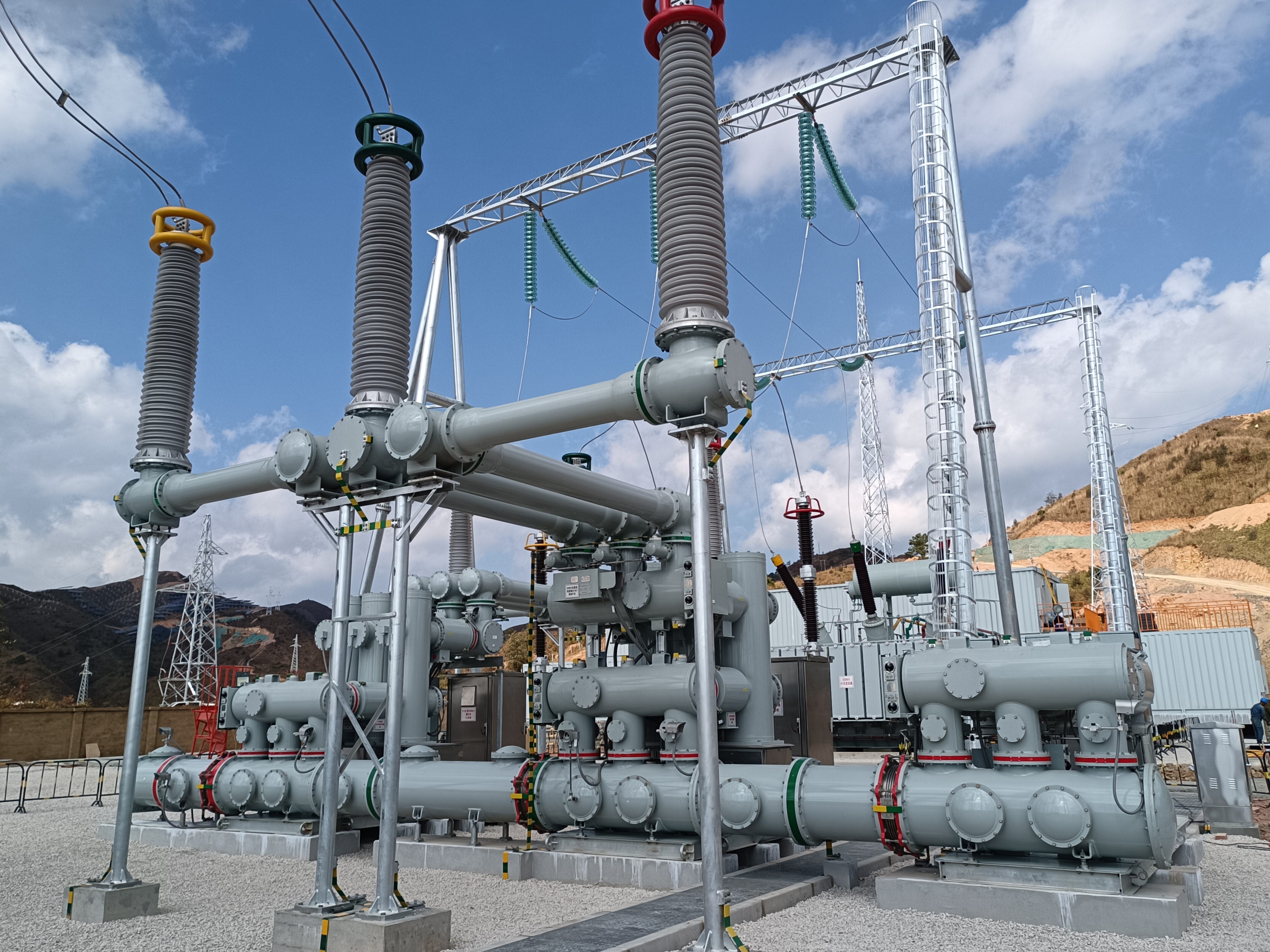

220kV  GIS设备

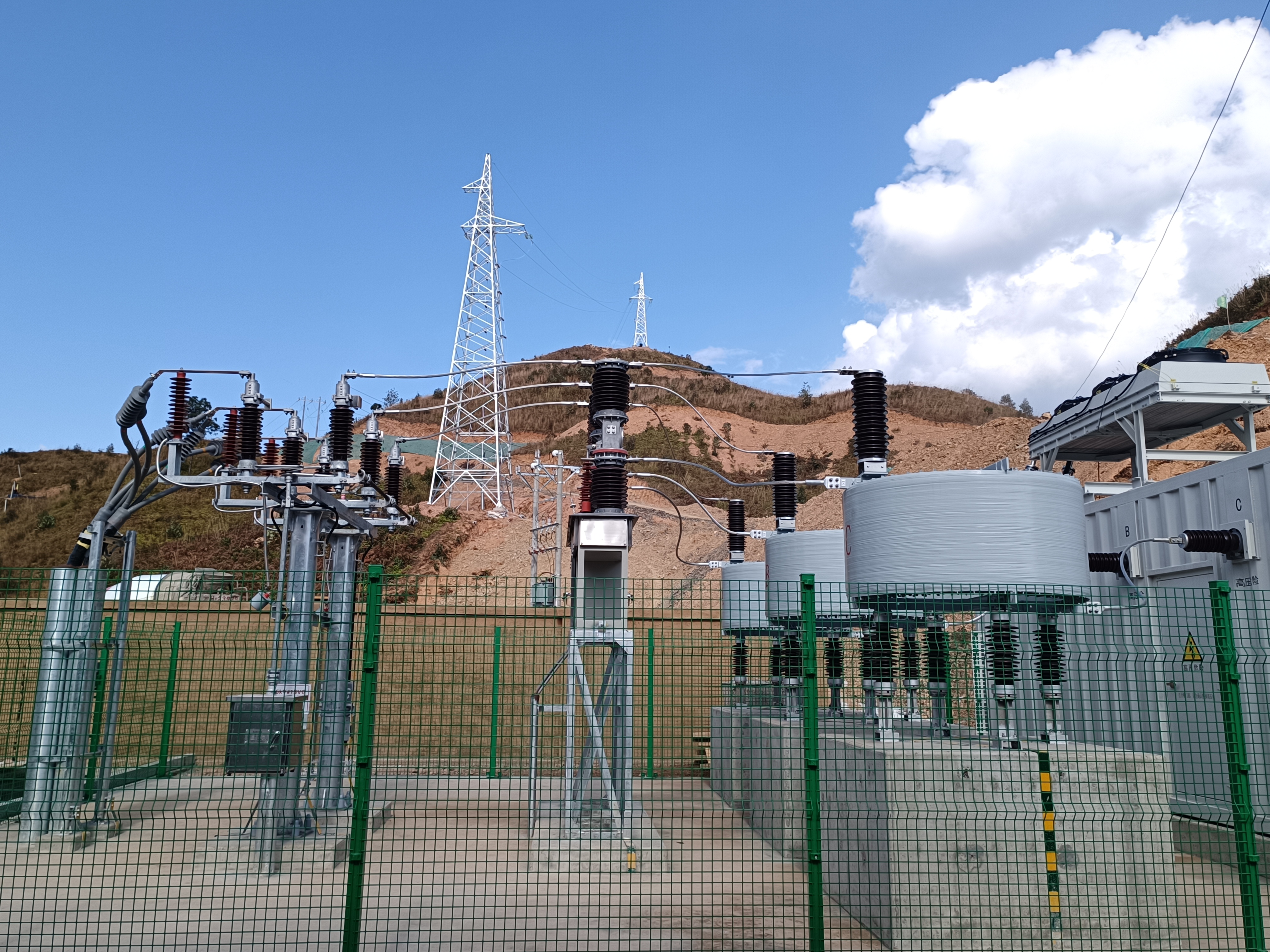

35kV  SVG设备

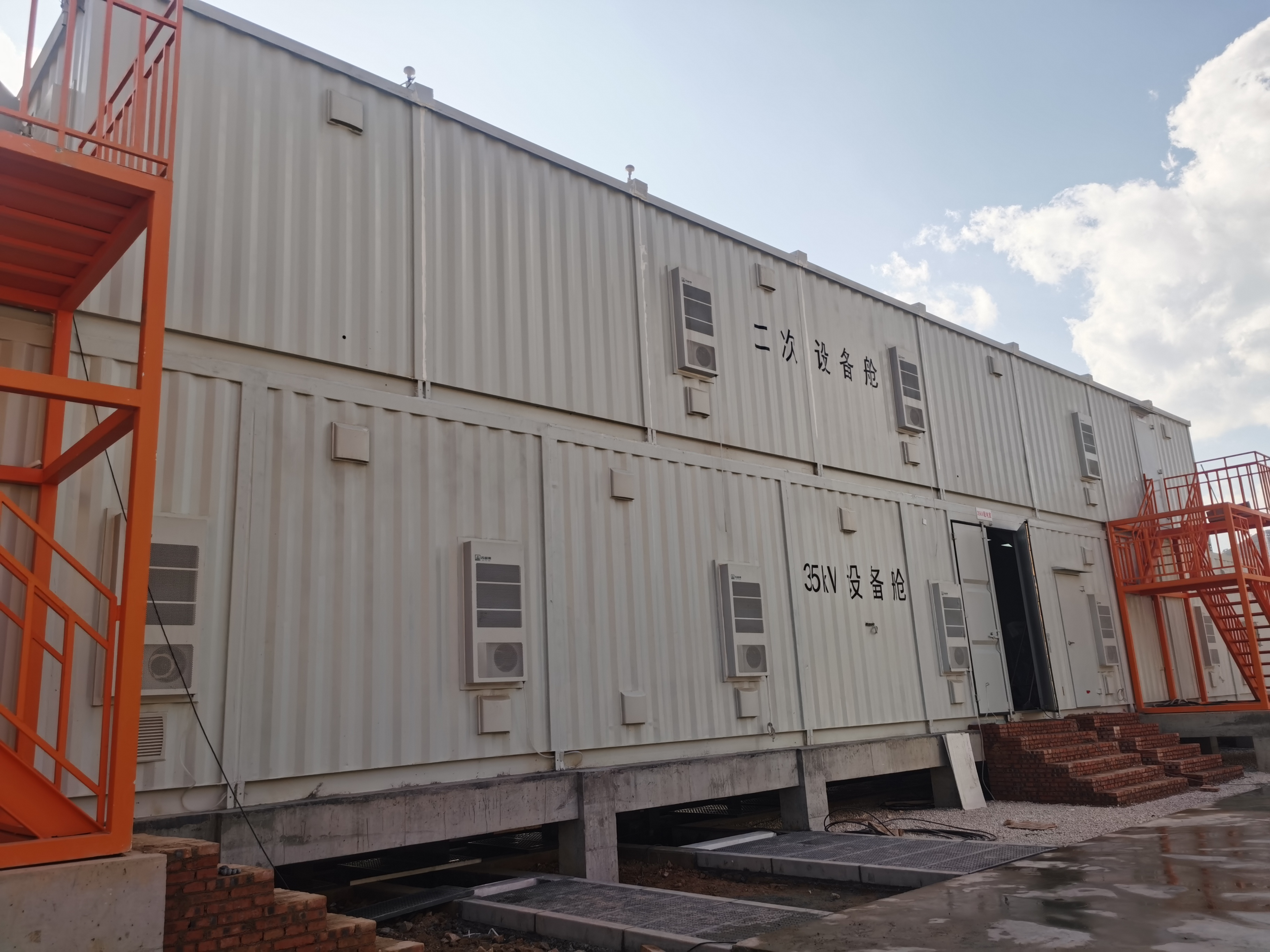

一、二次预制舱

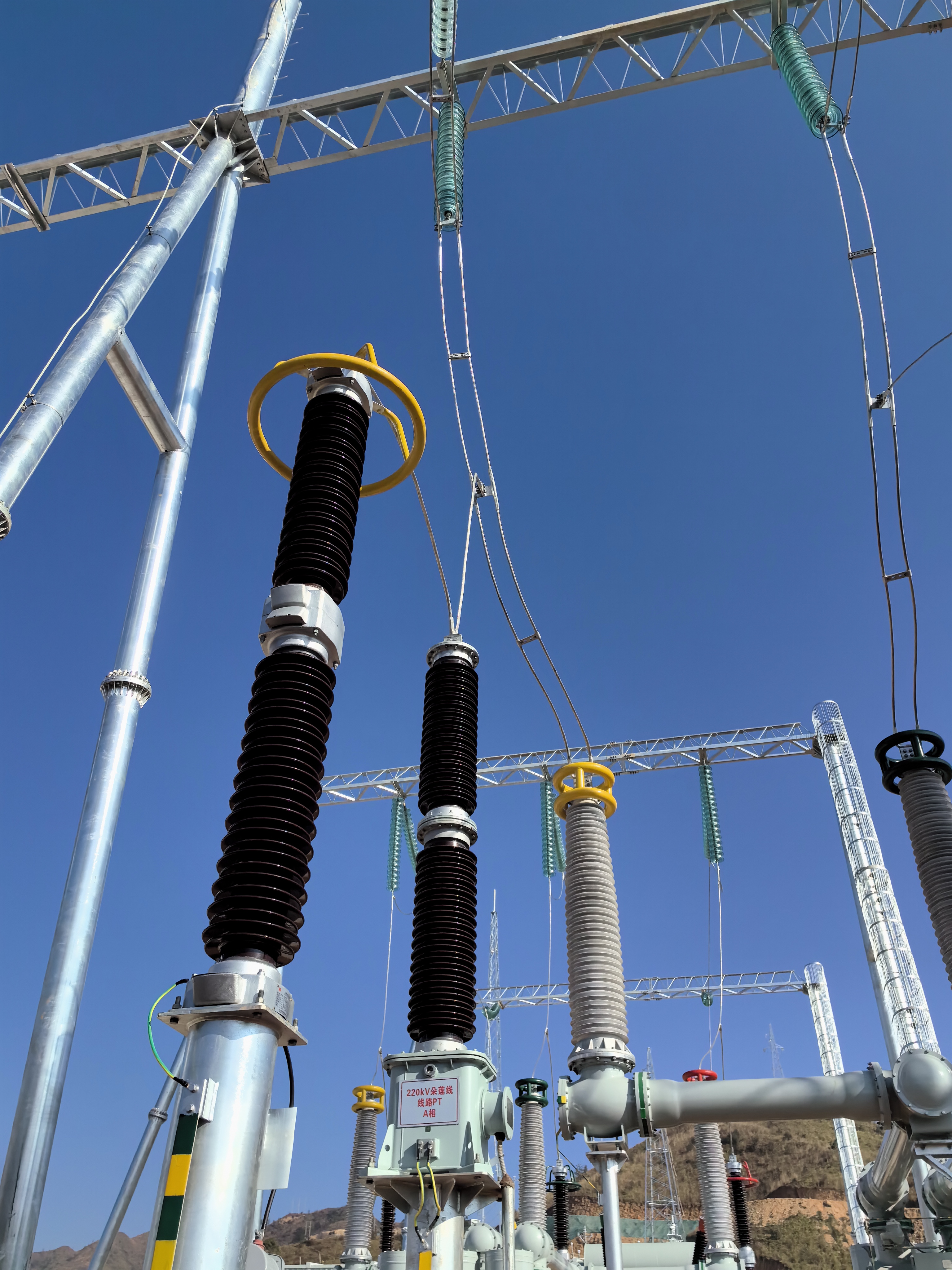

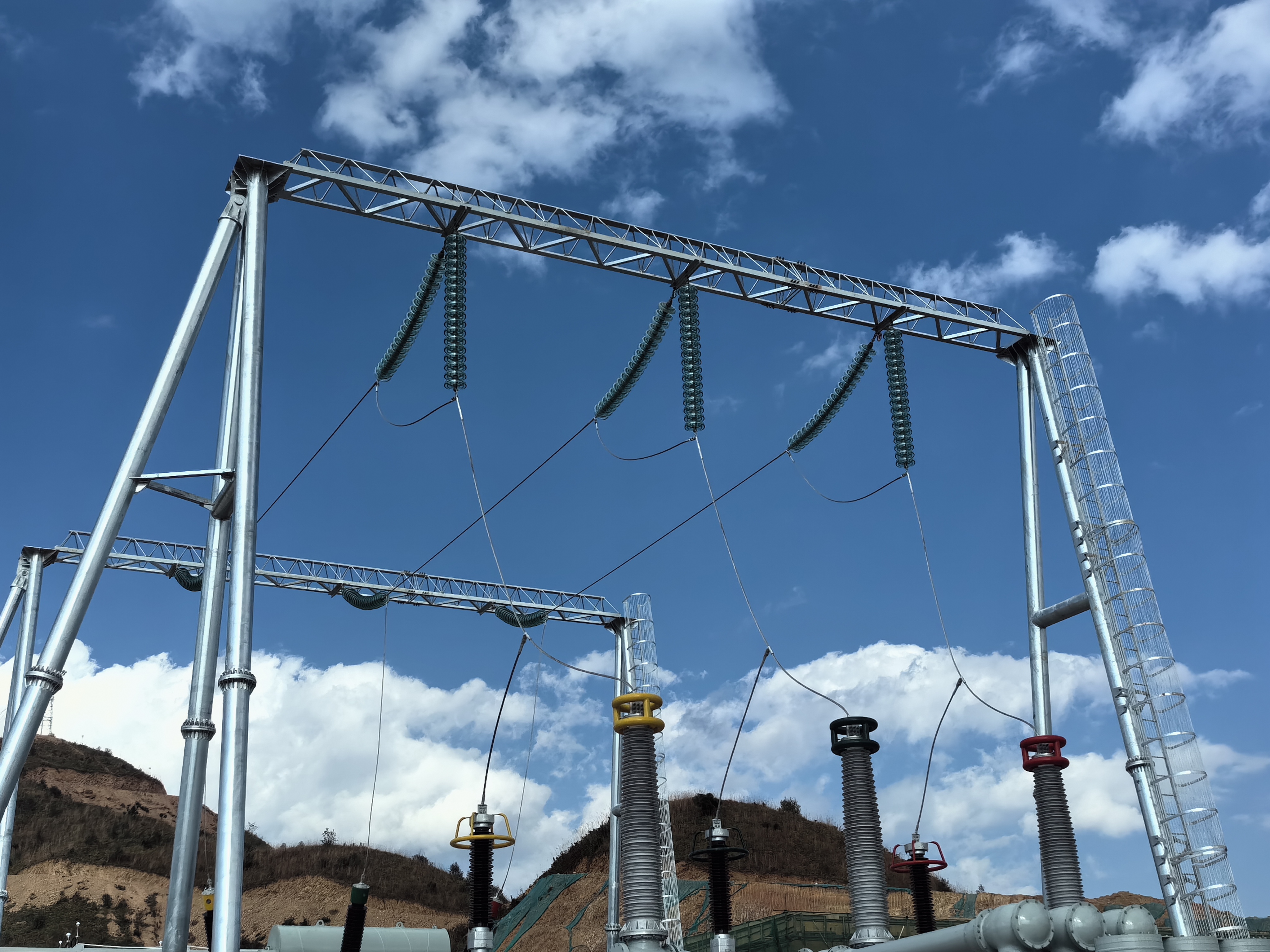

升压站电气设备

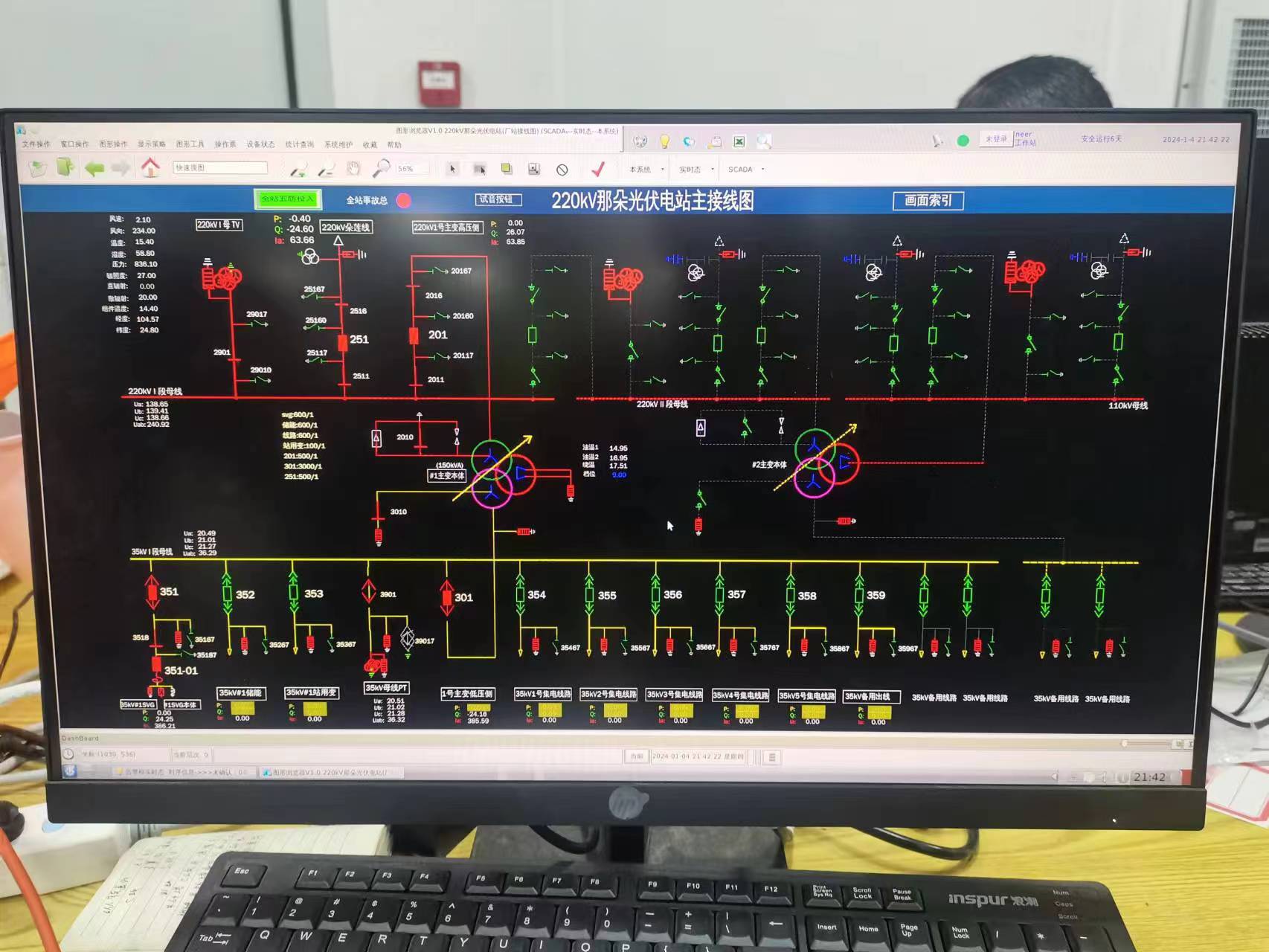

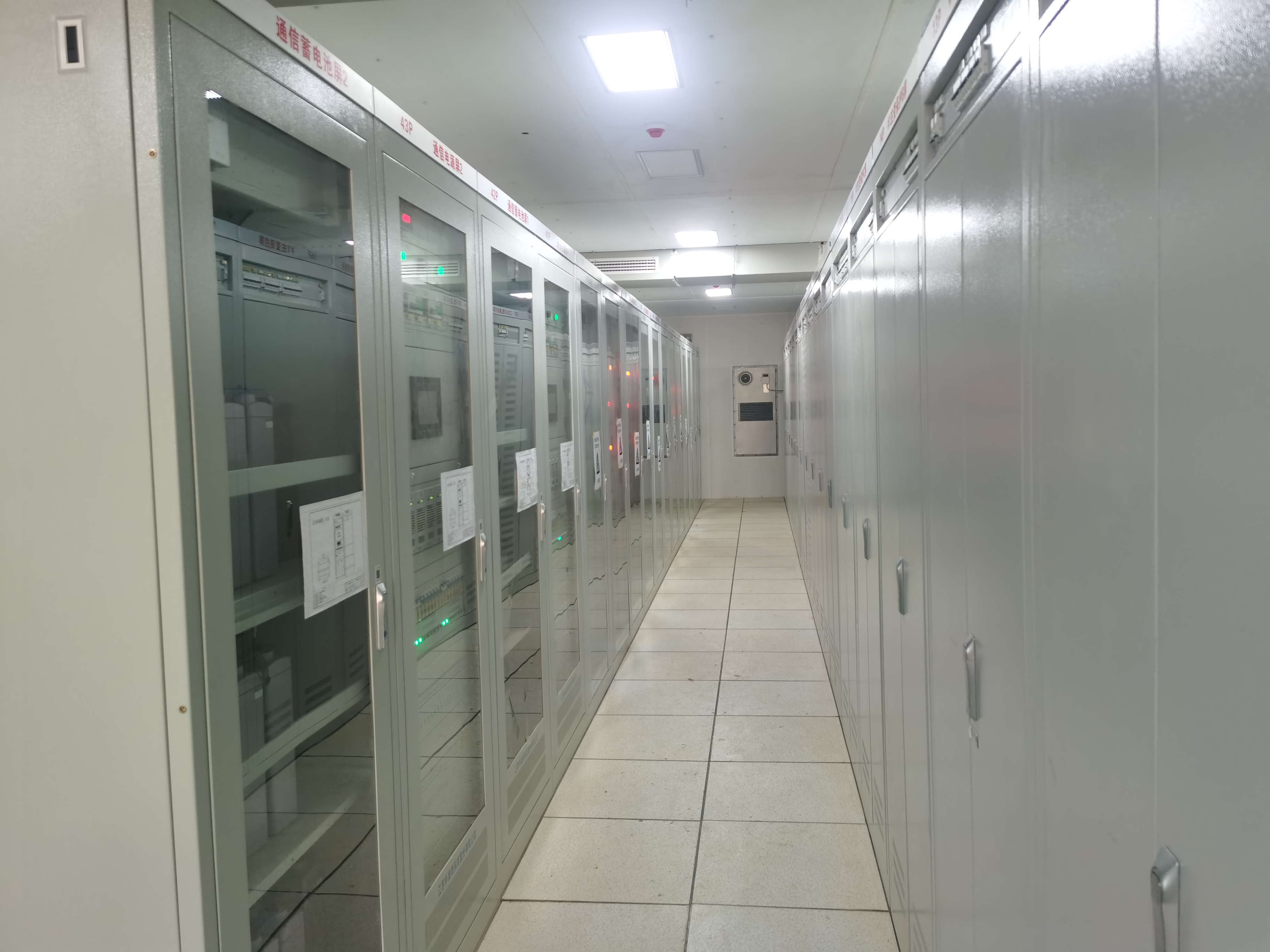

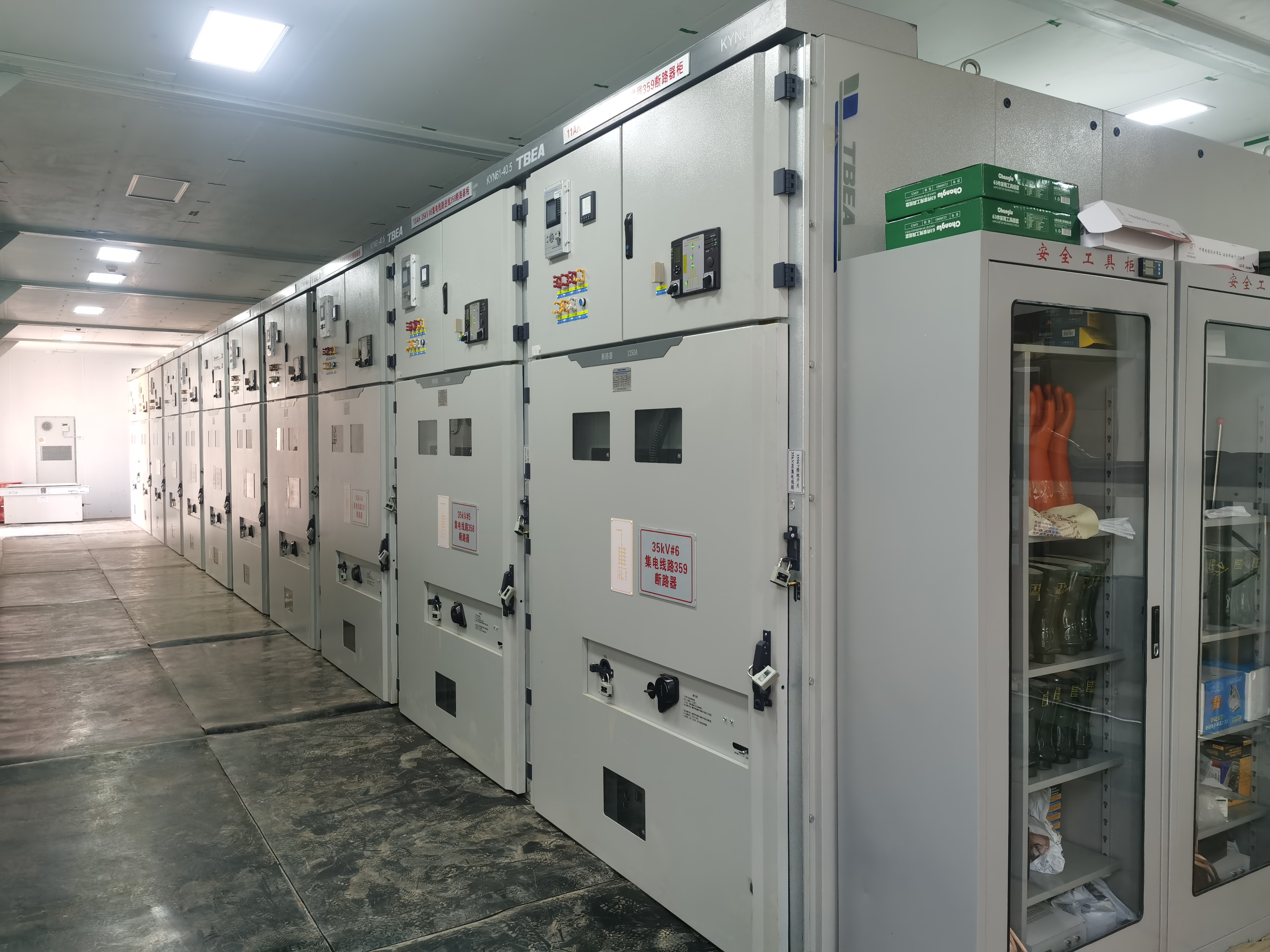

高压室及控制室屏柜







该项目投产不仅实现了节能减排,同时也产生良好的社会效益和经济效益。
